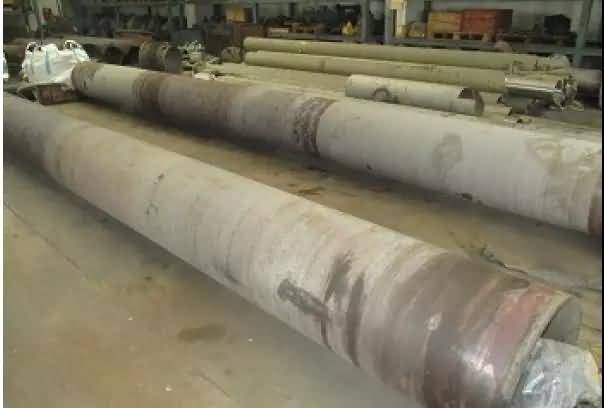

一、表面處理工藝

        1、清理托輥表面的沉積物

         2、用氧乙炔將托輥表面烤干燥

         3、用角磨機將腐銹部位打磨至可見金屬光澤

二、噴涂施膠：

         1、將NPT防腐蝕膠泥用塑料刮板涂在設備腐蝕部位，將設備表面修理平整。

         2、將NPT聚脲底漆A、B組分按重量31：1混合均勻，用噴涂設備均勻的噴在設備表面

         3、將NPT-887改性聚脲A、B組分按重量31：1混合均勻，用噴涂設備均勻的噴在設備表面

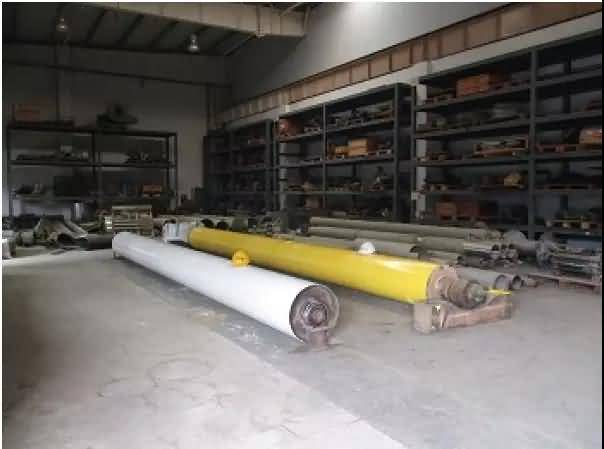

         4、常溫固化24小時后即可使用

聚脲材料簡介

         1、NPT-®887改性聚脲耐磨防腐材料

 NPT-UC®887是一種雙組分、高拉伸強度的特殊改性聚脲涂料。這種熱固性橡膠涂料配方設計獨特，具有優秀的防腐耐磨性、超強的拉伸強度和優良的水解穩定性。

★  耐磨性：嚴重磨損時，UC®887比其它橡膠襯里及涂層有較好的抗磨損能力，超過高碳鋼。

★  拉伸強度：NPT-UC®887超強的拉伸強度產生優良的抗磨損和抗撕裂強度。這種堅韌性結合它的高伸長率特性產生了突出的柔韌性和抗沖擊性能，也證實了它在惡劣的服務條件下持久的保護性能。

★  伸長率：NPT-UC®887的伸長率和拉伸強度的完美平衡，使其可隨底材的自然溫度（-62℃到71℃）的范圍內變化而伸張或收縮，并且能恢復彈性。

★  低溫曲揉性：當溫度達到-73℃時， NPT-UC®887在干冰和異丙醇的混合物上試驗，可以抵抗多種彎曲，而沒有裂縫。

★  附著力：當在噴過專用底漆的鋼表面試驗時，UC®887的附著強度超過5.6KN/M。根據ASTM D 903標準的要求試驗， NPT-UC®887將達到最大的伸長率而撕裂，而不是出現附著破壞。UC®887在噴涂過的鋼、不銹鋼、鋁、混凝土、磚石建筑、玻璃鋼和木材表面上應用具有完美的附著力。

★  耐堿性：按照ASTM D 543和 ASTM D 412標準的要求，在24℃時，浸泡在10%的氫氧化鉀溶液和10%的氫氧化鈉溶液中兩個月，沒有視覺上的變化，仍保留其所有彈性體性能。

★  高厚膜噴涂性：NPT-UC®887可以通過多道噴涂很快達到高厚膜。以每加侖100平方英尺的速度噴涂，可以產生173微米的干膜厚度。

★  不粘附性能：干燥的糧食和化學制品不容易粘附在 NPT-UC®887噴涂的光滑表面上。NPT-UC®887提供了完美的不粘附冰、水泥、沙土、煤、礦石、糧食和大多數化學制品的特性。這物品在涂層上面運動速度可以大大加快，提高生產效率。

      2、NPT防腐蝕膠泥及聚脲噴涂底漆

      NPT防腐膠泥具有固化速度快、 對濕氣、溫度不敏感，穩定性好的特點。具有優良的防腐性能，能經受絕大多數化學介質的侵蝕。并且 涂層無接縫，外表光順。聚脲噴涂底漆：具有粘合力強、耐腐蝕性強的優點。能夠增強UC887聚脲粘合力.

三、安全施工措施

     1、.眼睛的保護 噴涂過程中可能接觸其氣霧，應該佩戴化學安全護目鏡。眼睛一旦接觸原料，應立即用流動性水沖洗眼睛 15min 以上，沖洗時撐開眼簾。如果發炎不消除，應反復沖洗，并立即接受藥物治療。

     2、 呼吸系統的保護 施工人員應佩戴經認證的呼吸防護設備。

     3 、皮膚的保護 現場噴涂時對于手防護可佩戴化學品手套；對于腳的防護可佩戴腳套。時也可以保護頭部。

     4、 噴涂現場施工存在許多危害：噴涂開始時噪聲很大（尤其是空壓機噪聲），可能會造成聽覺障礙，高空作業注意系好安全帶；密閉部位施工注意防火防爆；進入施工現場要戴好安全帽；

     5、杜絕火源 在室內噴涂以及室外的工作區域內必須做到嚴禁吸煙，禁止攜帶火種。嚴禁任意使用明火和易于燃燒的用具及裝置。
